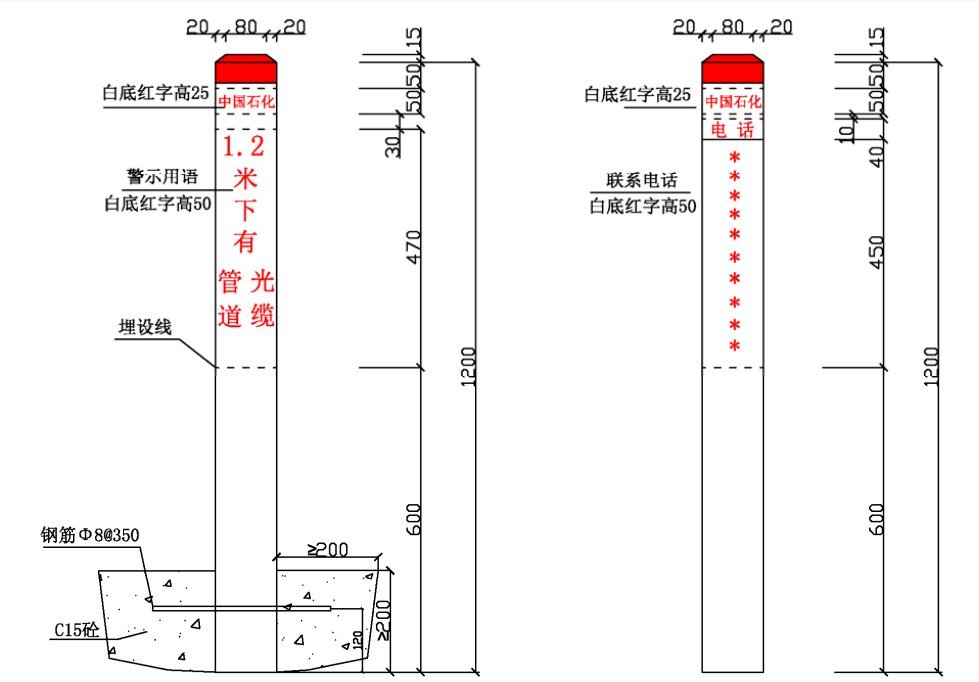

加密樁/通信標石設計圖
加密樁和通信標石,地面高度為 600mm。材質宜采用復合材料(樹脂+高強度玻璃纖維)。
說明:1.尺寸以毫米計。2. 加密樁/標石斷面為方形,側面白色,頂部紅色。3. 加密樁/標石由專業廠家采用復合材料(樹脂+高強度玻璃纖維)制作。4. 加密樁/標石安裝方式為直埋,標石周圍 0.2m 范圍內現澆C15 混凝土穩定。
加密樁/通信標石設置原則

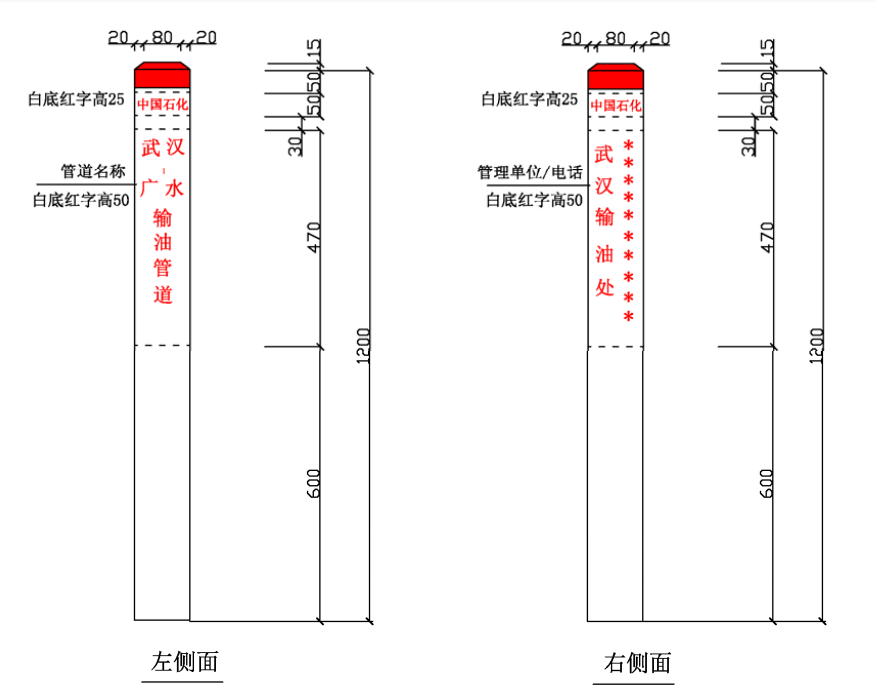

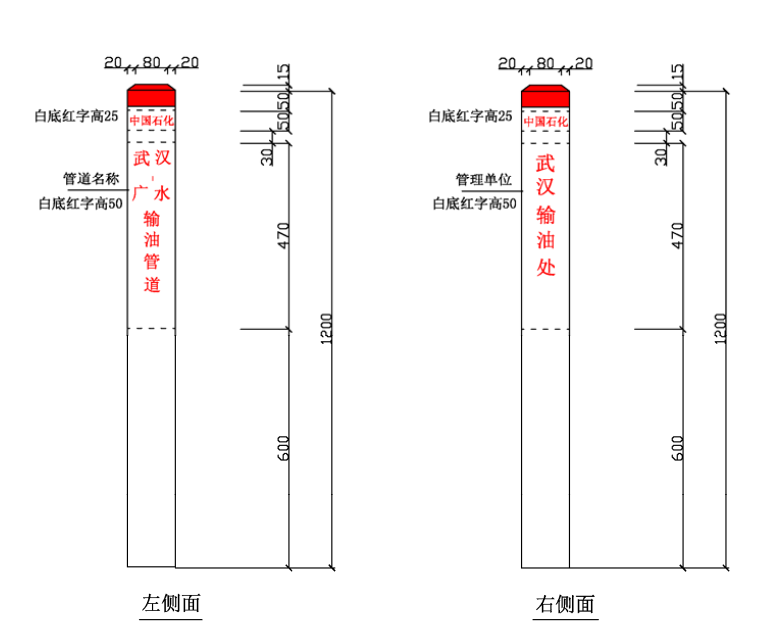

與線路同溝敷設時,線路加密樁與通信標石合用,其標識為圖 5-1 和圖 5-2;當光纜單獨設置時,其標識見圖 5-3 和圖 5-4。
線路加密樁設置間距在城區、高風險、高后果區不大于 50 米,野外不大于 100 米,在野外植被茂密處可增加地面高度。
加密樁/通信標石文字標識
⑴ 加密樁/通信標識均標注中國石化名稱、管道名稱、警示用語、管理單位和聯系電話。
⑵ 設置的同類標記形式與內容應保持一致。設置在少數民族地區的警示牌,其標記內容應增加該民族文字的警示用語。
加密樁/通信標石復合材料樁體及印刷要求
A.1 符合材料樁體尺寸
加密樁/通信標石尺寸及偏差
高強度玻璃鋼復合材料方管,尺寸為 120×1200×4.5mm,設計圖紙見下圖。允許偏差為:長度 1200±5mm,壁厚 4.5±0.1mm,外徑 120±1mm,內徑 111±0.7mm。
加密樁/通信標石復合材料選用
采用高強度玻璃鋼復合材料,不得采用 PVC 等易老化材料。
采用拉擠成型工藝。是指將浸漬樹脂膠液的連續玻璃纖維紗和氈等,在牽引力的作用下,通過擠壓模具成型、固化,連續不斷地生產長度不限的玻璃鋼型材。
樹脂采用鄰苯型聚氨酯樹脂,加強纖維采用高強度玻璃纖維無堿紗,中堿氈或無堿氈。
氫氧化鋁作為填料,在本產品中占 5%。其作用主要作為阻燃劑。
添加抗老化和抗紫外線劑,以確保樁體在野外自然條件下,使用壽命大于 20 年。
加密樁/通信標石印刷字體
可采用絲網印刷、UV印刷、雕刻等方式。
印刷字體須清晰,美觀。
字體顏色為紅色,須保持在室外自然日照情況下至少 8 年不褪色。
加密樁/通信標石復合材料主材的檢驗項目
無特定標準,參考 JC/T1026-2007 玻璃纖維增強熱固性,樹脂承載型格柵,耐腐分級 工業級防腐,阻燃性能 高阻燃、氧指數 〉40,彎曲強度 ≥230MPa,拉伸強度 ≥230MPa,沖擊韌性 ≥260KJ/m2,熱變形溫度 耐高溫≥140℃;耐≤-40℃。樹脂含量 ≥35%,抗老化 ≥20 年。
